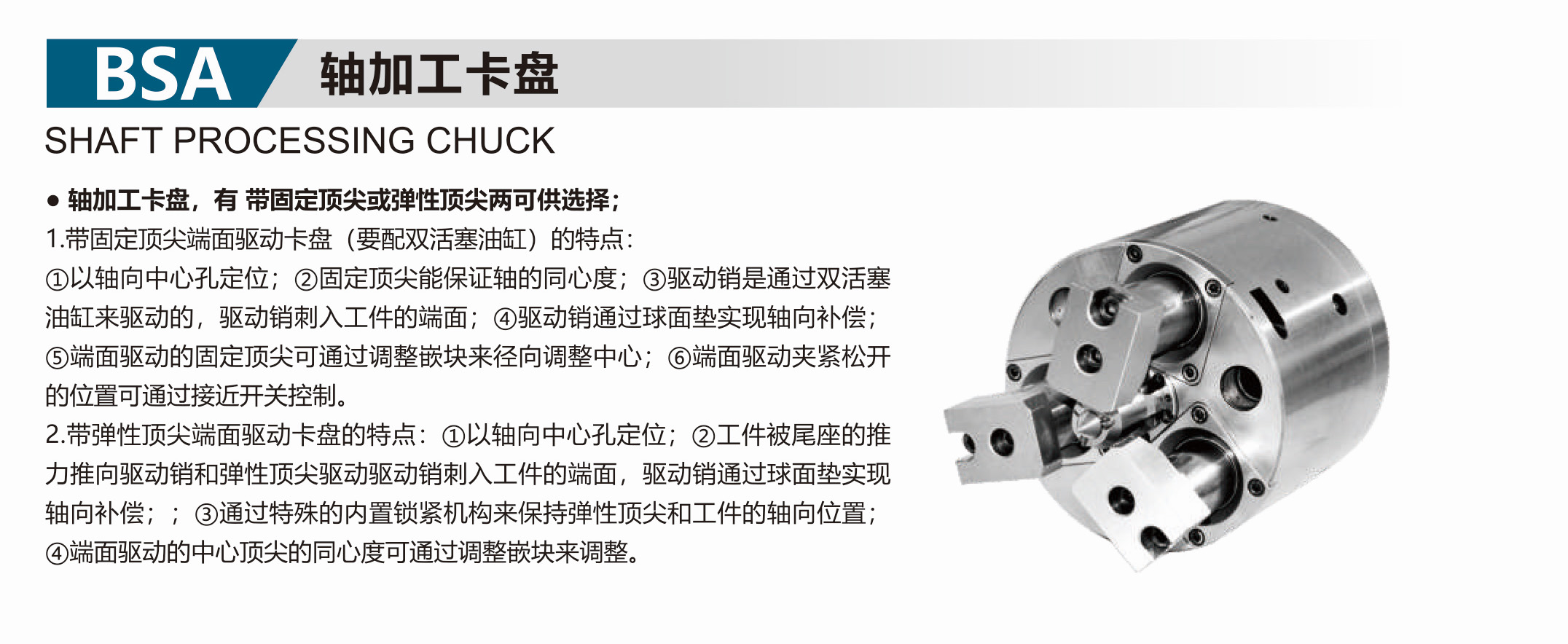

軸加工卡盤BSA
零售價
0.0
Yuan
市場價
0.0
Yuan
瀏覽量:
1000
產品編號
數量
-
+
庫存:
0
產品描述
參數
|

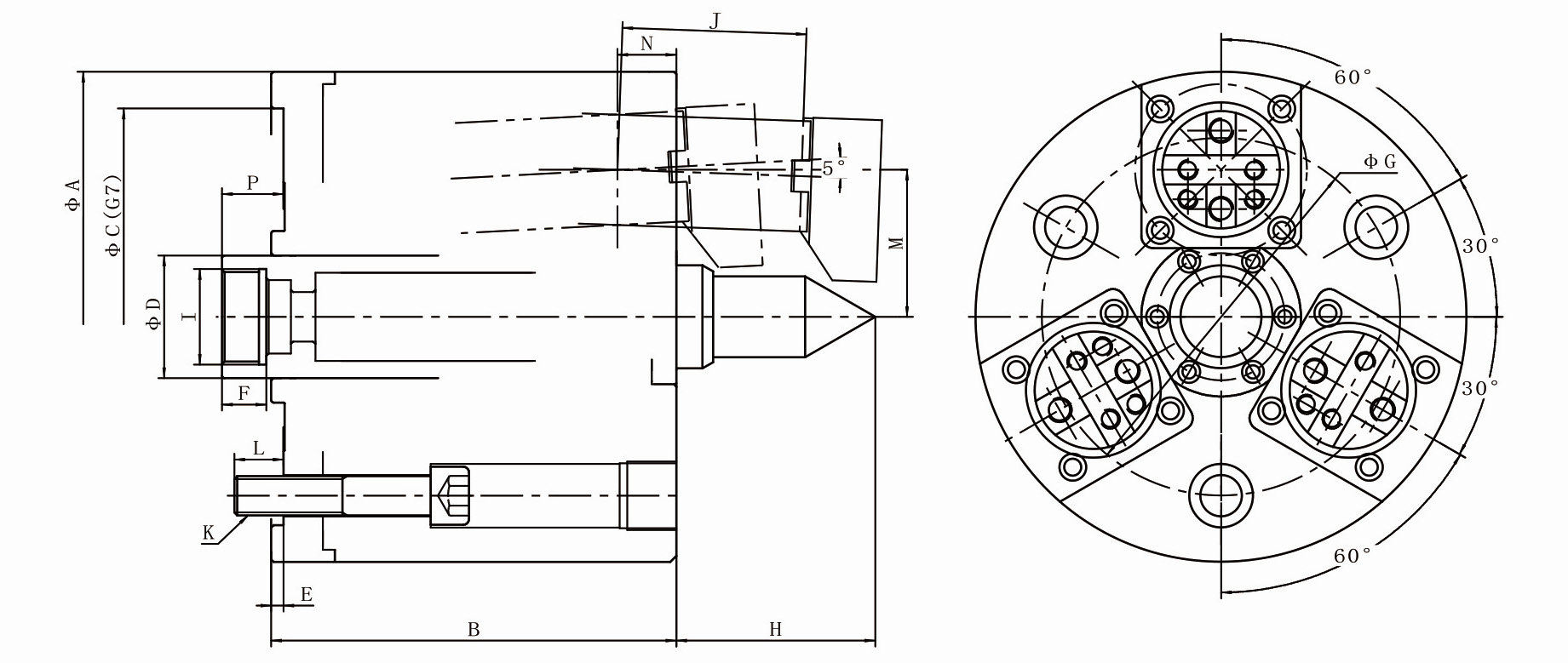

尺寸Dimensions 型號Type |
A(mm) |
B(mm) |
C(mm) |
D(mm) |
E(mm) |
F(mm) |
Gφ(mm) |
H(mm) |
I(mm) |
|
BSA-08
|
200
|
165
|
170
|
50
|
5
|
18
|
146
|
80
|
M38*1.5
|
|
BSA-10
|
260
|
215
|
220
|
61
|
5
|
18
|
146
|
90
|
M50*1.5
|
|
BSA-12
|
320
|
275
|
235
|
75
|
5
|
18
|
146
|
105
|
M56*2
|
|
尺寸Dimensions 型號Type |
J(mm) |
K(mm) |
L(mm) |
M(mm) |
N(mm) |
P(mm) |
|
BSA-08
|
24~74
|
3-M16
|
20
|
60
|
24
|
25~82.5
|
|
BSA-10
|
25~83
|
6-M16
|
25
|
85
|
25
|
27~93.5
|
|
BSA-12
|
33~98
|
6-M20
|
28
|
102.5
|
33
|
15.4~93
|
|
尺寸Dimensions 型號Type |
卡爪角行程Jaw stroke |
卡爪徑向行程(H)Radial stroke of calw(Abstand H)（mm） |
補償量 (H) Compensation(Abstand H)（mm） |
斜嵌行程(全程)Diagonal stroke(full course)（mm） |
最高回轉速 Max mum speed(min) |
最大拉力 MaxiPull Force (KN) |
最大靜夾持力 Maximu clamping Force (KN) |
搭配油缸型號 Matchingcylinder |
重量Weigt(kg) |
|
BSA-08
|
5°
|
9
|
±0.8
|
57.5 |
4000
|
40
|
40
|
B-RE1060
|
30.5
|
|
BSA-10
|
5°
|
10
|
±1
|
66.5 |
3500
|
60
|
65
|
B-RE1260
|
54
|
|
BSA-12
|
5°
|
11.5
|
±1
|
77.6 |
2800
|
80
|
100
|
B-RE1260
|
98
|
