    斜柱式六爪內撐精密卡盤 SPUE
    全部分類

    搜索

    瀏覽量:
    1013

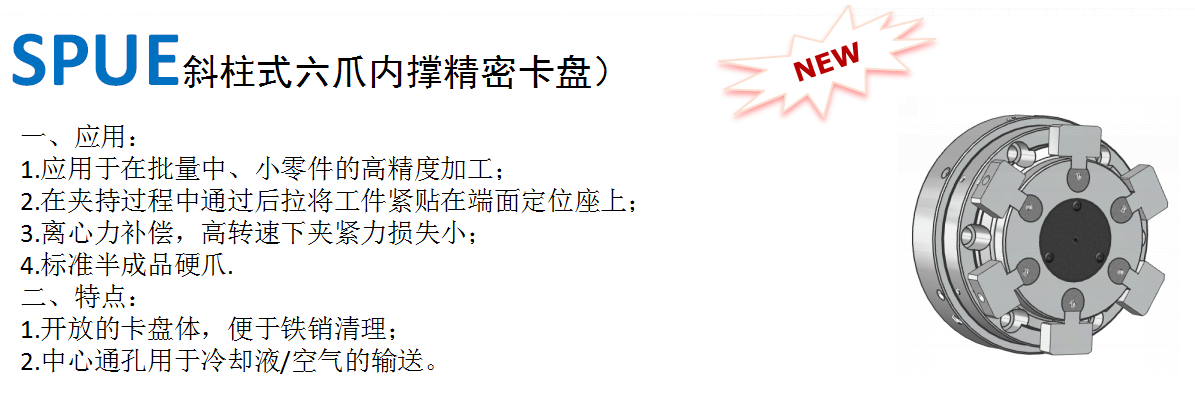

    斜柱式六爪內撐精密卡盤 SPUE

    尺寸Dimensions型號TypeA(mm)B(mm)C(G7)(mm)D(mm)E(mm)F(mm)G(mm)H(mm)J(mm)Kmax.(mm)Kmin.(mm)L(mm)BU-0616585140104.856-M1016M16*2P36332332BU-0821095170133.456-M1218M20*2.5P36382838BU-10254110220171.456-M1622M
    零售價
    0.0
    Yuan
    市場價
    0.0
    Yuan
    瀏覽量:
    1013
    產品編號
    數量
    -
    +
    庫存:
    0
    產品描述
    參數

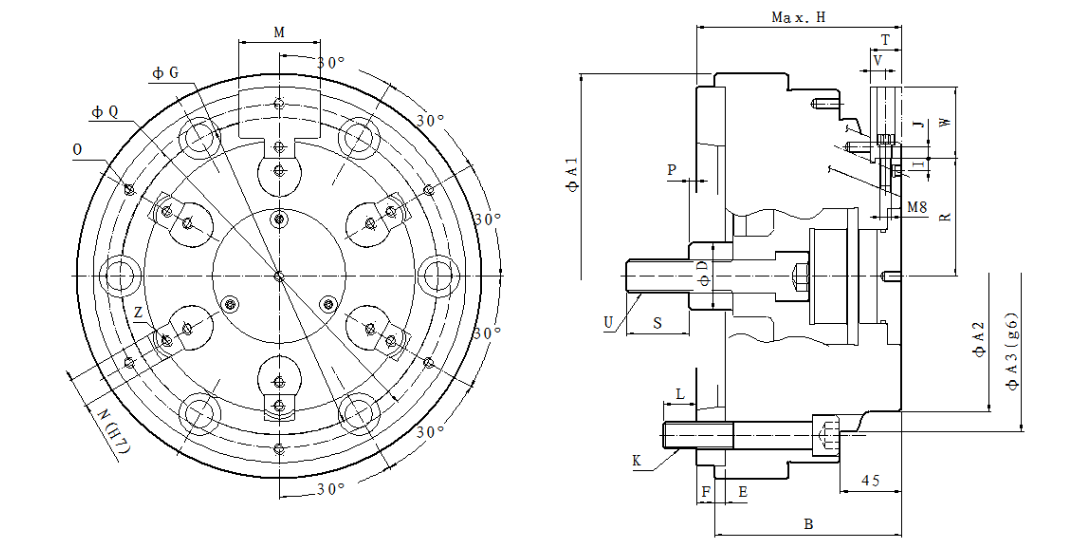

    尺寸Dimensions

    型號Type

    φA1

    (mm)

    φA2

    (mm)

    φA3(g)

    (mm)

    B

    (mm)

    D

    (mm)

    E

    (mm)

    φF

    (mm)

    φG

    (mm)

    Max.H

    (mm)

    I

    (mm)

    J

    (mm)

    K

     (mm)

    SPUE250/A8
    250
    146
    180
    138
    170
    8
    39
    171.4
    154.5
    9
    8.5
    6-M16
    SPUE300/A11
    300
    200
    232
    138
    170
    8
    39
    235
    156.5
    9
    8.5
    6-M20

    尺寸Dimensions

    型號Type

    L(mm)

    M(mm)

    N(H7)(mm)

    φO(mm)

    P(mm)

    φQ((mm)

    S(mm)

    T(mm)

    U(mm)

    V(mm)

    W(mm)

    SPUE250/A8
    23
    60
    22
    M8
    2~13
    100
    46
    23
    M20*2.5
    11.5 53
    SPUE300/A11
    24
    60
    22
    M8
    0~11
    255
    46
    23
    M24*3
    11.5 53

    尺寸Dimensions

    型號Type

    柱塞行程Plunger stroke(mm)

    爪行程(直徑)Jaw stroke(DIA.mm)

    最大拉力 MaxiPull Force kgf(KN)

    最大靜夾持力 Maximu clamping Force kgf(KN)

    搭配油缸型號 Matchingcylinder

    夾持范圍 Gripping Range(mm)

    重量Weigt(kg)

    SPUE250/A8
    11
    8.8
    45
    80
    B-R1225
    154~242
    34
    SPUE300/A11
    11
    8.8
    54
    95
    B-R1225
    210~280
    48

    04·81
